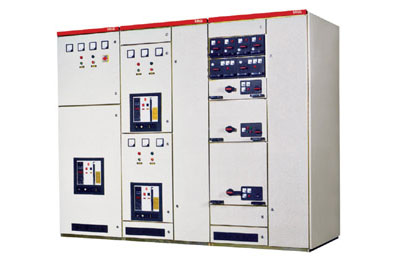

產品概述：

MNS型交流低壓抽出式開關柜適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。 主要用于額定工作電壓交流380（660）V，頻率50（60）Hz的電路中，作為進線母聯和饋電等場合使用。產品符合IEC439－1《低壓成套開關設備和控制設備》、GB/T7251.1《低壓成套開關設備和控制設備》等標準。

產品使用條件:

※ 戶內使用，使用地點的海拔高度不超過2000m。
※ 環境溫度：-25℃ ～ +40℃，24小時內平均溫度不超過+35℃。
※ 水平傾斜度不大于3度。
※ 地震烈度不超過8度。
※ 無劇烈振動和沖擊及爆炸危險場所。

產品結構特點:

※  框架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式，主構架上均有安裝模數孔E=20mm。

※  裝置各功能室嚴格分開，其隔室主要分功能單元室。一個抽屜為一個 獨立功能單元。抽屜分為1/2單元、一單元、1/2單元、二單元、三單元五個尺寸系列。一單元抽屜的尺寸為：200（高）×560（寬）×410（深）、 1/2單元抽屜的寬為280，三單元以高度做三倍的變化，其余尺寸均同一單元。功能單元的抽屜可以方便的實現互換。

※  裝置的功能單元輔助接點一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶和計算機接口的需要。

※  各種大小抽屜底機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠。

※  以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。

※  裝置按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。

※  柜體防護等級為IP30、IP40，可以按用戶需要選用。

※  設備運行連續性和可靠性高。

產品主要技術參數：

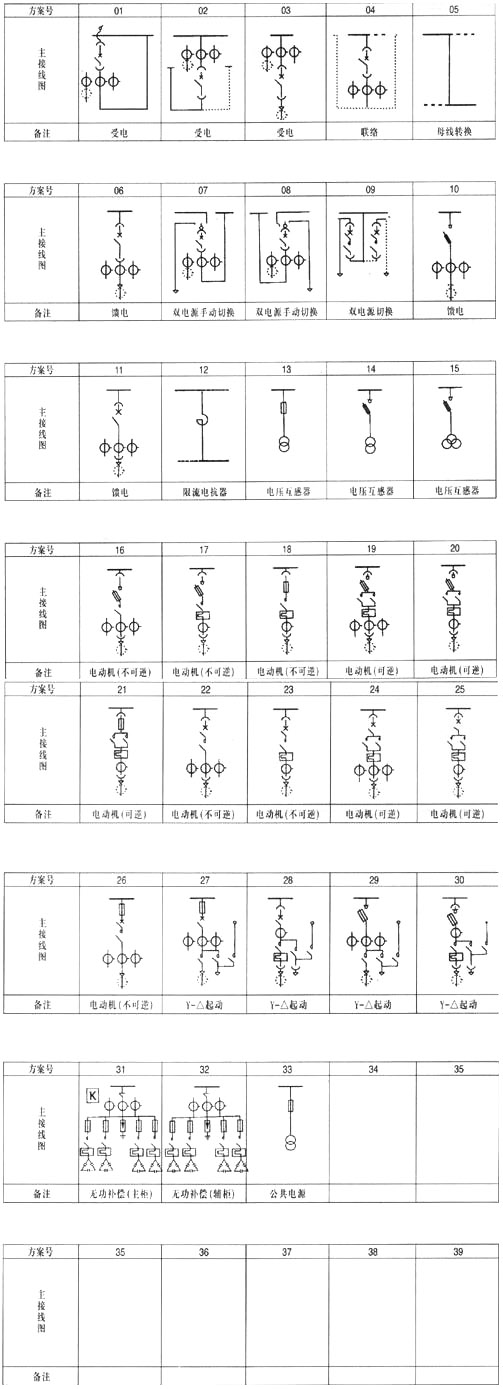

產品接線方案：

產品訂貨須知：

1. 訂貨時說明型號、規格、數量、顏色。
2. 提供接線方案、元件型號、規格和要求。
3. 可以按照客戶的特殊要求，滿足客戶需要。
